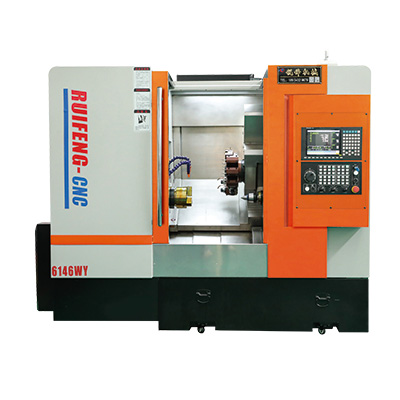

尾頂車銑復合
產品特點
1、 此機型底座采用整體鑄造結構，底座不加水泥，整機重量達3.3噸 以上，保證了機床使用長期不變形，剛性高，穩定性強；
2、伺服動力刀塔：增加長行程Y軸搭載刀具更豐富、功能更強大，應用更方便,刀塔可擴展一個刀未可裝4把刀具，雙出動力銑頭，極大提高了車刀跟銑刀的數量。

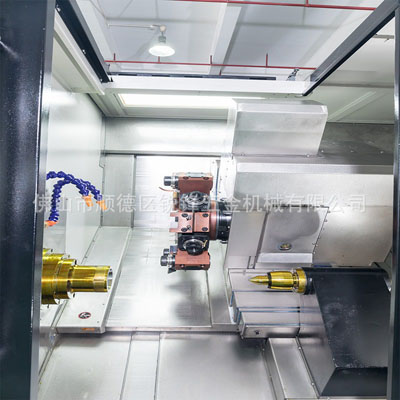

3、尾頂功能可全面解決長軸類加工的精度問題。
4、導軌采用臺灣進口牌子，絲桿采用外徑φ32MM精密級絲桿，使機床的剛性和精度更上一個級別。
5、特別注明，尾頂可用程序編程，極大方便了加工應用。
機床同時可以實現，車削，磨削，銑削，鉆孔，攻牙，滾齒，插槽等復雜工藝。真正體現車銑中心強大加工功能。
基本配置
|
標準配置 |
|||
|
配件名稱 |
品牌與型號 |
產地 |
數量 |
|

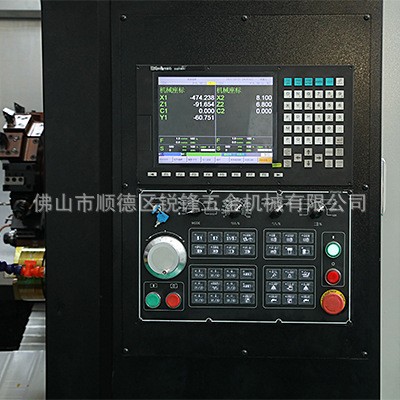

系統 |
新代/22TB |
臺灣 |
1套 |
|
主軸 |
臺嶸/A2-5 |
臺灣 |
1套 |
|
主軸電機 |
新代/7.5KW |
臺灣 |
1套 |
|
X/Z/Y軸電機 |
新代/2.4KW |
臺灣 |
各1套 |
|
動力頭電機 |
新代/2.4KW |
臺灣 |
1套 |
|
刀盤電機 |
新代/750W |
臺灣 |
1套 |
|
電器 |
施耐德 |
德國 |
1套 |
|
絲桿、導軌 |
上銀或銀泰 |
臺灣 |
1組 |
|
絲杠軸承 |
NSK |
日本 |
5組 |
|
液壓系統 |
元力 |
國產 |
1套 |
|
伺服動力刀塔 |
DY12-240-12工位（BMT40刀座） |
臺灣 |
1套 |
|
特殊可選配置 |
|||
|
液壓卡盤 |
6寸 |
國產 |
1套 |
|
排屑機 |
46WY |
國產 |
無 |
|
油浴送料器 |
順德 |
國產 |
無 |
|
接料器 |
按配件要求 |
國產 |
無 |
|

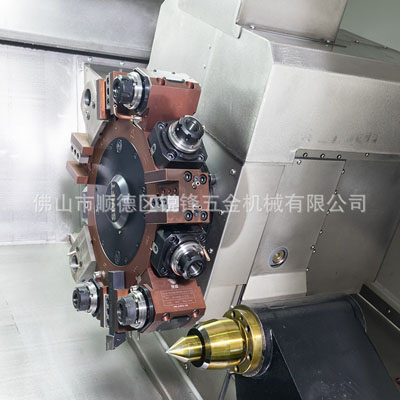

動力刀塔介紹 |
|||
|
品牌：臺灣宇林 標配動力頭：90度兩個，0度兩個（BMT40） Y軸行程：70mm 標配刀座：3個圓孔，4個外徑，1個端面 |
|||
產品參數
|
項目 |
名稱 |
6146WY |
|
加工范圍 |
床身最大回轉直徑/mm |
￠500mm |
|
最大加工直徑/mm |
￠200mm |
|
|
最大加工工件長度/mm |
300mm |
|
|
尾頂最大行程/mm |
300 |
|
|
尾頂頂尖型號 |
莫氏5# |
|
|
主軸 |
主轉端部形式 |
A2-5 |
|
主軸通孔直徑/mm |
￠56mm |
|
|
最大棒料通孔直徑/mm |
￠46mm |
|
|
主軸轉速范圍/轉 |
1~5000 |
|
|
主軸電機功率/KW |
7.5 |
|
|
套筒及回轉油缸規格 |
6寸 |
|
|
行程及快速給進 |
X、Z軸最大行程/mm |
400、300 |
|
X、Z軸最快速移動m/min |
30 |
|
|
絲桿及導軌尺寸 |
X、Z．Ｙ軸絲桿直徑 |
￠32 |
|
X、Z．Ｙ軸導軌寬度/mm |
30、35.25 |
|
|
加工精度 |
X、Z.Y軸重復定位精密 |
0.003mm/0.005MM |
|
外形尺寸 |
長*寬*高/mm |
2500*1600*2000 |
|
重量/kg |
3500 |
|
|
其它規格 |
30°斜床身結構形式 |
HTC300整體鑄造 |
|
伺服動力刀塔（刀位）/把 |
12 |
|
|
刀塔方座、圓座規格/mm |
□20*20、￠32 |
|
|
動力刀塔行程（Ｙ軸） |
70MM |
|
|
動力刀座規格 |
BMT40 |
|
|
動力頭轉速/轉 |
最高4000 |
|
|
隨機技術文件 |
||
