尾頂車銑復合
產品特點
1、此機型底座采用整體鑄造結構，底座不加水泥，整機重量4.0噸 以上，保證了機床使用長期不變形，剛性高，穩定性強；

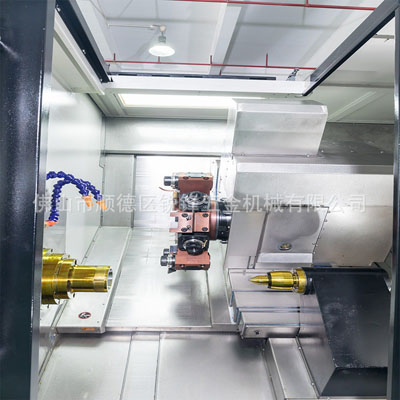

2、伺服動力刀塔：增加長行程Y軸搭載刀具更豐富、功能更強大，應用更方便,刀塔可擴展一個刀未可裝4把刀具，雙出動力銑頭，極大提高了車刀跟銑刀的數量。
3、尾頂功能可全面解決長軸類加工的精度問題。
4、導軌采用臺灣牌子，絲桿采用外徑φ40MM精密級絲桿，使機床的剛性和精度更上一個級別。
5、特別注明，尾頂可用程序編程，極大方便了加工應用。
機床同時可以實現，車削，磨削，銑削，鉆孔，攻牙，滾齒，插槽，等等。實現車銑中心核心功能。
基本配置
|
標準配置 |
|||
|
配件名稱 |
品牌與型號 |
產地 |
數量 |
|
系統 |
新代22TB |
臺灣 |
1套 |
|

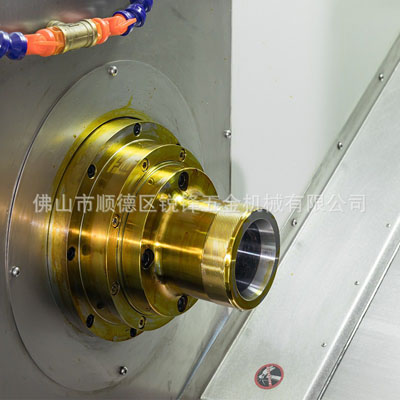

主軸 |
臺嶸或健椿/A2-6（帶新代磁環） |
臺灣 |
1套 |
|
主軸電機 |
新代/11KW |
臺灣 |
1套 |
|
X、Z.Y軸電機 |
新代/2.4KW |
臺灣 |
各1套 |
|
動力頭電機 |
新代/3.1KW |
臺灣 |
1套 |
|
刀盤電機 |
新代/750W |
臺灣 |
1套 |
|
電器 |
施耐德 |
德國 |
1套 |
|
絲桿、導軌 |
上銀或銀泰 |
臺灣 |
2+2組 |
|
絲杠軸承 |
NSK |
日本 |
1組 |
|
液壓系統 |
元力 |
國產 |
1套 |
|
伺服刀塔 |
DY16-330-12工位 |
臺灣 |
1套 |
|
特殊可選配置 |
|||
|
液壓卡盤 |
8寸 |
國產 |
1套 |
|
排屑機 |
46WY |
國產 |
無 |
|
油浴送料器 |
順德 |
國產 |
無 |
|
接料器 |
按配件要求 |
國產 |
無 |
|
動力刀塔介紹 |
|||
|
品牌：臺灣 標配動力頭：90度兩個，0度兩個 Y軸行程：90mm 標配刀座：3個圓孔，4個外徑，1個端面 |
|||
產品參數
| 項目 | 名稱 | 6152WY |
| 加工范圍 | 床身最大回轉直徑/mm | ￠550mm |
| 最大加工直徑/mm | ￠250mm | |
| 最大加工工件長度/mm | 正刀400反刀500mm | |
| 尾頂最大行程/mm | 400 | |
| 尾頂頂尖型號 | 莫氏5# | |
| 主軸 | 主轉端部形式 | A2-6 |
| 主軸通孔直徑/mm | ￠65mm | |
| 最大棒料通孔直徑/mm | ￠52mm | |
| 主軸轉速范圍/轉 | 1~4000 | |
| 主軸電機功率/KW | 11 | |
| 套筒及回轉油缸規格 | 8寸 | |
| 行程及快速給進 | X、Z軸最大行程/mm | 400、500 |
| X、Z軸最快速移動m/min | 30 | |
| 絲桿及導軌尺寸 | X、Z．Ｙ軸絲桿直徑 | ￠32、￠40 |
| X、Z．Ｙ軸導軌寬度/mm | 35、35.30 | |
| 加工精度 | X、Z.Y軸重復定位精密 | 0.003mm/0.005 |
| 外形尺寸 | 長*寬*高/mm | 2700*1600*2000 |
| 重量/kg | 4300 | |
| 其它規格 | 30°斜床身結構形式 | HTC300整體鑄造 |
| 伺服動力刀塔（刀位）/把 | 12 | |
| 刀塔方座、圓座規格/mm | □25*25、￠40 | |
| 動力刀塔行程（Ｙ軸） | 90MM | |
| 動力刀座規格 | BMT55 | |
| 動力頭轉速 | 最高4000 | |
|
隨機技術文件 |
||
